CDC첨단 (씨디씨뉴매틱)
PAF-G
원터치 피팅 · CDC 정품 — 아래 도면과 치수표에서 규격을 확인하세요. 재고·납기는 전화 주시면 바로 안내드립니다.
제품 사진

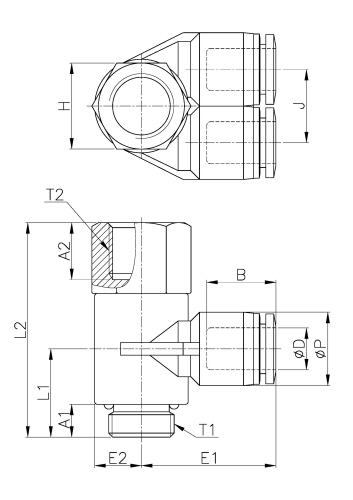

도면상세 치수표
| Model | ∅D | ∅P | T1 | T2 | L1 | L2 | J | E1 | E2 | A1 | A2 | B | H(Hex) | ORIFICE | WEIGHT(g) | EA(BOX) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PAF06-G01 | 6 | 12.5 | G 1/8 | G 1/8 | 14.0 | 33.9 | 12.5 | 22.9 | 7.7 | 5.0 | 9.0 | 16.4 | 14 | 4.0 | 22.0 | 25 |
|
|||
| PAF08-G02 | 8 | 14.5 | G 1/4 | G 1/4 | 17.5 | 42.4 | 14.5 | 26.6 | 9.3 | 6.5 | 12.0 | 18.3 | 17 | 6.0 | 38.0 | 25 |
|
|||
| PAF10-G02 | 10 | 17.5 | G 1/4 | G 1/4 | 17.5 | 42.4 | 17.5 | 28.2 | 9.3 | 6.5 | 12.0 | 20.2 | 17 | 8.0 | 39.0 | 25 |
|
|||
| PAF10-G03 | 10 | 17.5 | G 3/8 | G 3/8 | 17.5 | 44.4 | 17.5 | 30.2 | 11.2 | 6.5 | 13.0 | 20.2 | 21 | 6.0 | 61.0 | 20 |
|
|||
| PAF12-G03 | 12 | 20.5 | G 3/8 | G 3/8 | 17.5 | 44.4 | 20.5 | 32.9 | 11.2 | 6.5 | 13.0 | 22.9 | 21 | 8.0 | 70.0 | 12 |
|
|||
| PAF12-G04 | 12 | 20.5 | G 1/2 | G 1/2 | 20.0 | 49.9 | 20.5 | 35.2 | 13.4 | 8.1 | 16.0 | 22.9 | 24 | 8.0 | 92.0 | 12 |
|
|||
