CDC첨단 (씨디씨뉴매틱)
PA-G
원터치 피팅 · CDC 정품 — 아래 도면과 치수표에서 규격을 확인하세요. 재고·납기는 전화 주시면 바로 안내드립니다.
제품 사진

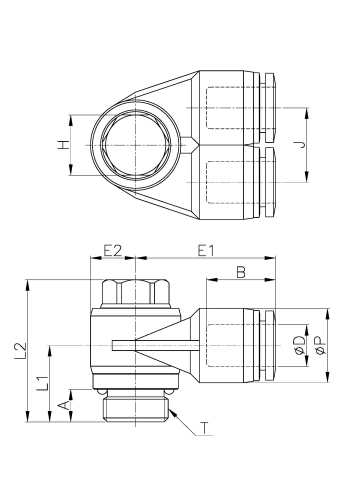

도면상세 치수표
| Model | ∅D | ∅P | T | L1 | L2 | J | E1 | E2 | A | B | H(Hex) | ORIFICE | WEIGHT(g) | EA(BOX) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PA06-G01 | 6 | 12.5 | G 1/8 | 14.3 | 24.7 | 12.5 | 23.1 | 7.0 | 5.0 | 16.4 | 8 | 3.5 | 20.0 | 25 |
|
|||
| PA06-G02 | 6 | 12.5 | G1/4 | 15.2 | 28.3 | 12.5 | 25.1 | 9.0 | 6.5 | 16.4 | 12 | 4.0 |
|
|||||
| PA08-G02 | 8 | 14.8 | G 1/4 | 15.2 | 28.3 | 14.8 | 27.9 | 9.0 | 6.5 | 18.3 | 12 | 6.5 | 30.0 | 25 |
|
|||
| PA10-G02 | 10 | 17.5 | G 1/4 | 16.9 | 28.3 | 17.5 | 30.9 | 9.0 | 6.5 | 20.2 | 12 | 5.1 | 34.0 | 25 |
|
|||
| PA10-G03 | 10 | 17.5 | G 3/8 | 19.1 | 33.0 | 17.5 | 30.9 | 11.3 | 6.5 | 20.2 | 14 | 7.2 | 58.0 | 20 |
|
|||
| PA12-G03 | 12 | 20.5 | G 3/8 | 17.6 | 33.0 | 20.5 | 35.8 | 11.3 | 6.5 | 22.4 | 14 | 6.8 | 61.0 | 12 |
|
|||
| PA12-G04 | 12 | 20.5 | G 1/2 | 20.9 | 37.7 | 20.5 | 36.3 | 14.0 | 8.0 | 22.4 | 19 | 6.8 | 87.0 | 12 |
|
|||
