CDC첨단 (씨디씨뉴매틱)
SPC-G
스탑 피팅 · CDC 정품 — 아래 도면과 치수표에서 규격을 확인하세요. 재고·납기는 전화 주시면 바로 안내드립니다.
제품 사진

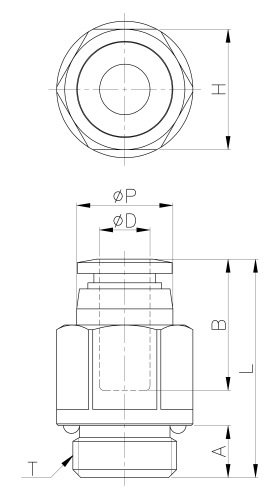

도면상세 치수표
| Model | ∅D | ∅P | T | L | A | B | H(Hex) | WEIGHT(g) | EA(BOX) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SPC04-G01 | 4 | 10.3 | G 1/8 | 25.5 | 5.0 | 15.3 | 12 | 10.0 | 100 |
|
|||
| SPC06-G01 | 6 | 12.0 | G 1/8 | 27.7 | 5.0 | 16.9 | 12 | 13.0 | 100 |
|
|||
| SPC06-G02 | 6 | 12.0 | G 1/4 | 27.2 | 6.5 | 16.9 | 15 | 20.0 | 50 |
|
|||
| SPC08-G02 | 8 | 14.0 | G 1/4 | 31.9 | 6.5 | 18.6 | 15 | 20.0 | 50 |
|
|||
| SPC08-G03 | 8 | 14.0 | G 3/8 | 31.9 | 6.5 | 18.6 | 17 | 36.0 | 50 |
|
|||
| SPC10-G02 | 10 | 17.0 | G 1/4 | 34.9 | 6.5 | 20.3 | 17 | 48.0 | 50 |
|
|||
| SPC10-G03 | 10 | 17.0 | G 3/8 | 36.4 | 6.5 | 20.3 | 17 | 36.0 | 50 |
|
|||
| SPC10-G04 | 10 | 17.0 | G 1/2 | 37.4 | 8.0 | 20.3 | 21 | 60.0 | 50 |
|
|||
| SPC12-G02 | 12 | 19.0 | G 1/4 | 43.2 | 6.5 | 22.6 | 19 | 48.0 | 50 |
|
|||
| SPC12-G03 | 12 | 19.0 | G 3/8 | 43.2 | 6.5 | 22.6 | 21 | 49.0 | 25 |
|
|||
| SPC12-G04 | 12 | 19.0 | G 1/2 | 43.7 | 8.0 | 22.6 | 21 | 64.0 | 25 |
|
|||
