CDC첨단 (씨디씨뉴매틱)
SPL-G
스탑 피팅 · CDC 정품 — 아래 도면과 치수표에서 규격을 확인하세요. 재고·납기는 전화 주시면 바로 안내드립니다.
제품 사진

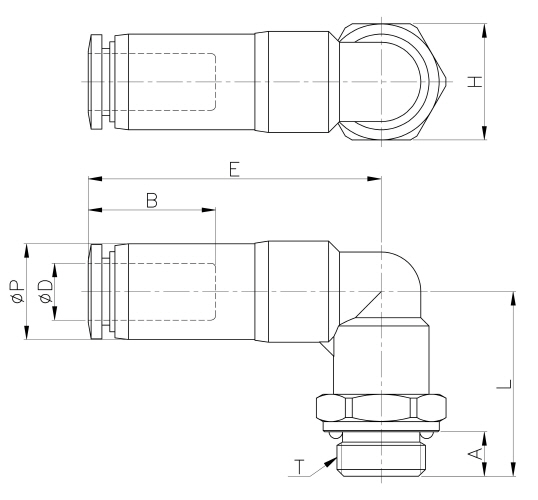

도면상세 치수표
| Model | ∅D | ∅P | T | L | E | A | B | H(Hex) | WEIGHT(g) | EA(BOX) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SPL04-G01 | 4 | 10.0 | G 1/8 | 21.5 | 29.5 | 5.0 | 14.8 | 14 | 15.0 | 50 |
|
|||
| SPL06-G01 | 6 | 12.0 | G 1/8 | 23.5 | 32.8 | 5.0 | 16.4 | 14 | 22.0 | 50 |
|
|||
| SPL06-G02 | 6 | 12.0 | G 1/4 | 25.5 | 32.8 | 6.5 | 16.4 | 17 | 27.0 | 50 |
|
|||
| SPL08-G02 | 8 | 14.0 | G 1/4 | 27.0 | 42.9 | 6.5 | 18.4 | 17 | 38.0 | 50 |
|
|||
| SPL08-G03 | 8 | 14.0 | G 3/8 | 26.5 | 42.9 | 6.5 | 18.4 | 20 | 44.0 | 50 |
|
|||
| SPL10-G02 | 10 | 17.0 | G 1/4 | 27.5 | 49.0 | 6.5 | 20.2 | 17 | 57.0 | 25 |
|
|||
| SPL10-G03 | 10 | 17.0 | G 3/8 | 27.0 | 49.0 | 6.5 | 20.2 | 20 | 64.0 | 25 |
|
|||
| SPL10-G04 | 10 | 17.0 | G 1/2 | 28.5 | 49.0 | 8.0 | 20.2 | 24 | 80.0 | 25 |
|
|||
| SPL12-G03 | 12 | 19.0 | G 3/8 | 29.9 | 57.5 | 6.5 | 22.4 | 20 | 78.0 | 25 |
|
|||
| SPL12-G04 | 12 | 19.0 | G 1/2 | 31.4 | 57.5 | 8.0 | 22.4 | 24 | 91.0 | 25 |
|
|||
