CDC첨단 (씨디씨뉴매틱)
SPUM
스탑 피팅 · CDC 정품 — 아래 도면과 치수표에서 규격을 확인하세요. 재고·납기는 전화 주시면 바로 안내드립니다.
제품 사진

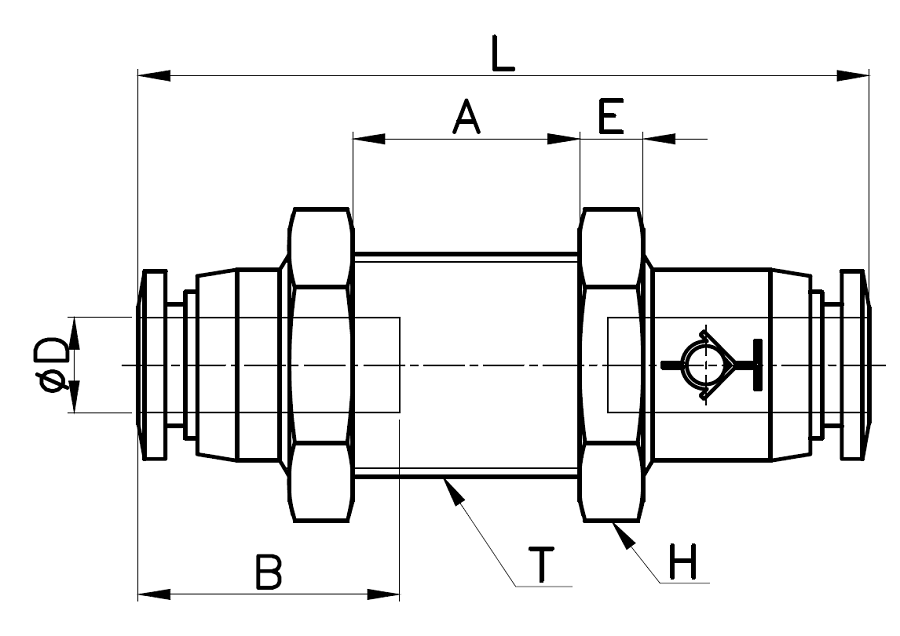

도면상세 치수표
| Model | ∅D | T | L | E | A | B | H(Hex) | WEIGHT(g) | BOX(EA) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SPUM04 | 4 | M12*1.0p | 40.9 | 4 | 12.1 | 14.8 | 14 | 22.4 | 50 |
|
|||
| SPUM 06 | 6 | M14*1.0p | 45.9 | 4 | 14.2 | 16.4 | 17 | 32.2 | 50 |
|
|||
| SPUM 08 | 8 | M16*1.0p | 53.2 | 5 | 18.5 | 18.5 | 19 | 48.9 | 25 |
|
|||
| SPUM 10 | 10 | M20*1.0p | 58.6 | 5 | 20.8 | 20.3 | 24 | 81.2 | 25 |
|
|||
| SPUM 12 | 12 | M22*1.0p | 67.6 | 5 | 26.6 | 22.6 | 26 | - | - |
|
|||
