CDC첨단 (씨디씨뉴매틱)
CVPF
체크 밸브 · CDC 정품 — 아래 도면과 치수표에서 규격을 확인하세요. 재고·납기는 전화 주시면 바로 안내드립니다.
제품 사진

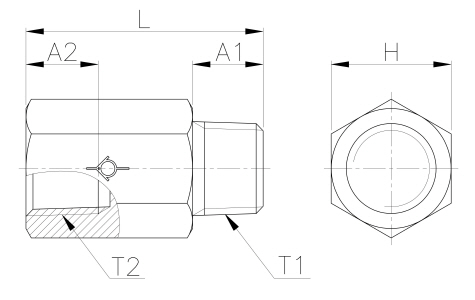

도면상세 치수표
| Model | T1 | T2 | L | A1 | A2 | H(Hex) | WEIGHT(g) | BOX(EA) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CVPF01-01 | R 1/8 | Rc 1/8 | 27.6 | 8.0 | 8.5 | 12 | 16.0 | 100 |
|
|||
| CVPF02-02 | R 1/4 | Rc 1/4 | 33.6 | 10.0 | 11.0 | 17 | 38.0 | 50 |
|
|||
| CVPF03-03 | R 3/8 | Rc 3/8 | 53.3 | 12.0 | 13.0 | 22 | 107.0 | 25 |
|
|||
| CVPF04-04 | R 1/2 | Rc 1/2 | 61.5 | 14.0 | 15.0 | 24 | 131.0 | 25 |
|
|||
