CDC첨단 (씨디씨뉴매틱)
CVPF-G
체크 밸브 · CDC 정품 — 아래 도면과 치수표에서 규격을 확인하세요. 재고·납기는 전화 주시면 바로 안내드립니다.
제품 사진

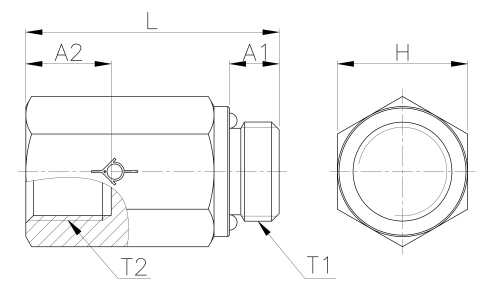

도면상세 치수표
| Model | T1 | T2 | L | A1 | A2 | H(Hex) | WEIGHT(g) | EA(BOX) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CVPF G01-G01 | G 1/8 | G 1/8 | 27.6 | 5.0 | 8.5 | 14 | 23.0 | 100 |
|
|||
| CVPF G02-G02 | G 1/4 | G 1/4 | 33.3 | 6.5 | 11.0 | 17 | 39.0 | 50 |
|
|||
| CVPF G03-G03 | G 3/8 | G 3/8 | 50.5 | 6.5 | 13.0 | 22 | 102.0 | 25 |
|
|||
| CVPF G04-G04 | G 1/2 | G 1/2 | 56.7 | 8.0 | 15.0 | 24 | 121.0 | 25 |
|
|||
