CDC첨단 (씨디씨뉴매틱)
CK
투터치 피팅 · CDC 정품 — 아래 도면과 치수표에서 규격을 확인하세요. 재고·납기는 전화 주시면 바로 안내드립니다.
제품 사진

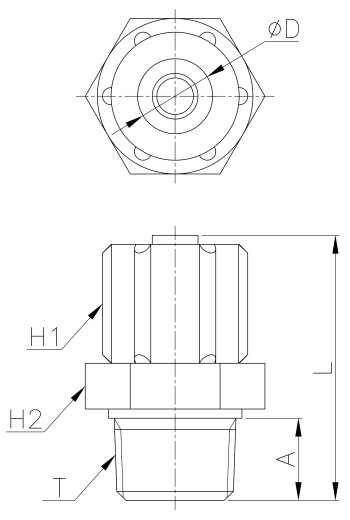

도면상세 치수표
| Model | ∅D | T | L | A | H1(Hex) | H2(Hex) | WEIGHT(g) | BOX(EA) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CK04-01 | 4 | R 1/8 | 24.5 | 8.0 | 10 | 12 | 2.0 | 100 |
|
|||
| CK06-01 | 6 | R 1/8 | 28.5 | 7.0 | 12 | 13 | 3.0 | 100 |
|
|||
| CK06-02 | 6 | R 1/4 | 30.5 | 9.0 | 12 | 15 | 4.0 | 100 |
|
|||
| CK08-01 | 8 | R 1/8 | 30.0 | 9.0 | 14 | 14 | 5.0 | 100 |
|
|||
| CK08-02 | 8 | R 1/4 | 29.0 | 9.0 | 14 | 17 | 5.0 | 100 |
|
|||
| CK08-03 | 8 | R 3/8 | 31.7 | 10.2 | 14 | 19 | 6.0 | 100 |
|
|||
| CK10-02 | 10 | R 1/4 | 33.4 | 9.2 | 17 | 17 | 7.0 | 100 |
|
|||
| CK10-03 | 10 | R 3/8 | 34.9 | 10.2 | 17 | 19 | 7.0 | 50 |
|
|||
| CK12-02 | 12 | R 1/4 | 39.0 | 9.2 | 19 | 17 | 9.0 | 50 |
|
|||
| CK12-03 | 12 | R 3/8 | 41.2 | 10.2 | 19 | 19 | 9.0 | 50 |
|
|||
| CK12-04 | 12 | R 1/2 | 45.0 | 15.0 | 19 | 22 | 13.0 | 25 |
|
|||
