CDC첨단 (씨디씨뉴매틱)
GCK
투터치 피팅 · CDC 정품 — 아래 도면과 치수표에서 규격을 확인하세요. 재고·납기는 전화 주시면 바로 안내드립니다.
제품 사진

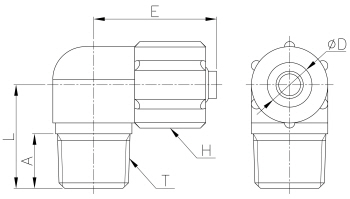

도면상세 치수표
| Model | ∅D | T | L | E | A | H(Hex) | WEIGHT(g) | BOX(EA) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GCK04-01 | 4 | R 1/8 | 16.5 | 16.0 | 8.0 | 12 | 3.0 | 100 |
|
|||
| GCK06-01 | 6 | R 1/8 | 18.0 | 21.5 | 8.5 | 12 | 5.0 | 100 |
|
|||
| GCK06-02 | 6 | R 1/4 | 18.7 | 23.5 | 9.0 | 12 | 7.0 | 100 |
|
|||
| GCK08-01 | 8 | R 1/8 | 17 | 21 | 8.0 | 14 | 6.0 | 100 |
|
|||
| GCK08-02 | 8 | R 1/4 | 19 | 22.5 | 10.0 | 14 | 8.0 | 100 |
|
|||
| GCK08-03 | 8 | R 3/8 | 20.5 | 23.8 | 10.2 | 14 | 10.0 | 50 |
|
|||
| GCK10-02 | 10 | R 1/4 | 22.0 | 24.1 | 12.0 | 17 | 10.0 | 50 |
|
|||
| GCK10-03 | 10 | R 3/8 | 23.0 | 27.1 | 12.0 | 17 | 12.0 | 50 |
|
|||
| GCK12-02 | 12 | R 1/4 | 23.0 | 32.2 | 11.0 | 19 | 14.0 | 50 |
|
|||
| GCK12-03 | 12 | R 3/8 | 25.0 | 32.2 | 12.0 | 19 | 16.0 | 50 |
|
|||
| GCK12-04 | 12 | R 1/2 | 28.0 | 34.0 | 15.0 | 19 | 19.0 | 25 |
|
|||
