CDC첨단 (씨디씨뉴매틱)
FCK
투터치 피팅 · CDC 정품 — 아래 도면과 치수표에서 규격을 확인하세요. 재고·납기는 전화 주시면 바로 안내드립니다.
제품 사진

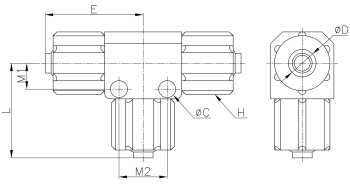

도면상세 치수표
| Model | ∅D | L | E | C | M1 | M2 | H(Hex) | WEIGHT(g) | BOX(EA) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FCK04 | 4 | 19.0 | 18.0 | 2.5 | 5.7 | 9.5 | 10 | 4.0 | 100 |
|
|||
| FCK06 | 6 | 24.3 | 24.2 | 4.3 | 5.7 | 11.2 | 12 | 11.0 | 50 |
|
|||
| FCK08 | 8 | 24.1 | 24.8 | 4.3 | 6.6 | 12.2 | 14 | 14.0 | 50 |
|
|||
| FCK10 | 10 | 30.0 | 27.0 | 4.3 | 8.3 | 13.4 | 17 | 24.0 | 25 |
|
|||
| FCK12 | 12 | 36.9 | 34.0 | 4.3 | 9.3 | 13.7 | 19 | 26.0 | 20 |
|
|||
