CDC첨단 (씨디씨뉴매틱)
BPC
브라스 피팅 · CDC 정품 — 아래 도면과 치수표에서 규격을 확인하세요. 재고·납기는 전화 주시면 바로 안내드립니다.
제품 사진

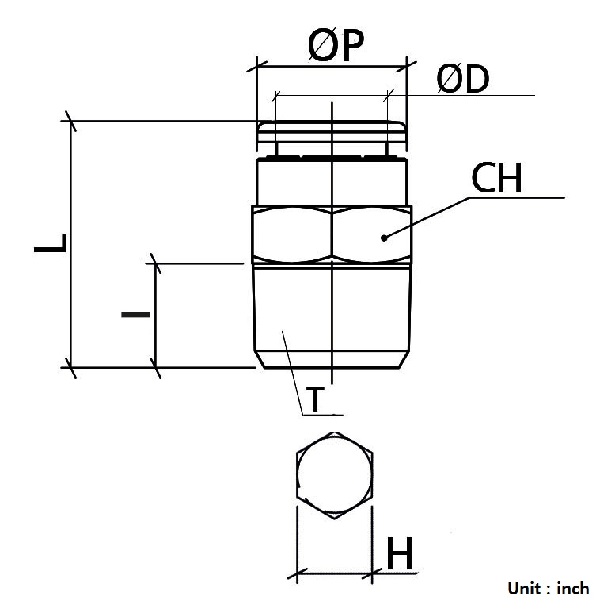

도면상세 치수표
| Model | ∅D | T | ∅P | A | L | CH | H | WEIGHT(g) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BPC 04-R01 | 4 | R1/8 | 10 | 8 | 18.5 | 10 | 3 | 7.0 |
|
|||
| BPC 04-R02 | 4 | R1/4 | 10 | 10 | 20 | 14 | 3 | 15.0 |
|
|||
| BPC 06-R01 | 6 | R1/8 | 12 | 8 | 21 | 12 | 4 | 9.0 |
|
|||
| BPC 06-R02 | 6 | R1/4 | 12 | 10 | 20 | 14 | 4 | 14.0 |
|
|||
| BPC 08-R01 | 8 | R1/8 | 14 | 8 | 26 | 14 | 5 | 15.0 |
|
|||
| BPC 08-R02 | 8 | R1/4 | 14 | 10 | 24 | 14 | 6 | 14.0 |
|
|||
| BPC 08-R03 | 8 | R3/8 | 14 | 11 | 22 | 17 | 6 | 24.0 |
|
|||
| BPC 10-R02 | 10 | R1/4 | 16 | 10 | 31 | 16 | 6 | 22.0 |
|
|||
| BPC 10-R03 | 10 | R3/8 | 16 | 11 | 26 | 17 | 8 | 23.0 |
|
|||
| BPC 10-R04 | 10 | R1/2 | 16 | 14 | 26.5 | 22 | 8 | 45.0 |
|
|||
| BPC 12-R02 | 12 | R1/4 | 19 | 10 | 33 | 19 | 6 | 21.0 |
|
|||
| BPC 12-R03 | 12 | R3/8 | 19 | 11 | 29.5 | 19 | 10 | 27.0 |
|
|||
| BPC 12-R04 | 12 | R1/2 | 19 | 14 | 27 | 22 | 10 | 44.5 |
|
|||
