BPC-G
브라스 피팅 · CDC 정품 — 아래 도면과 치수표에서 규격을 확인하세요. 재고·납기는 전화 주시면 바로 안내드립니다.
제품 사진

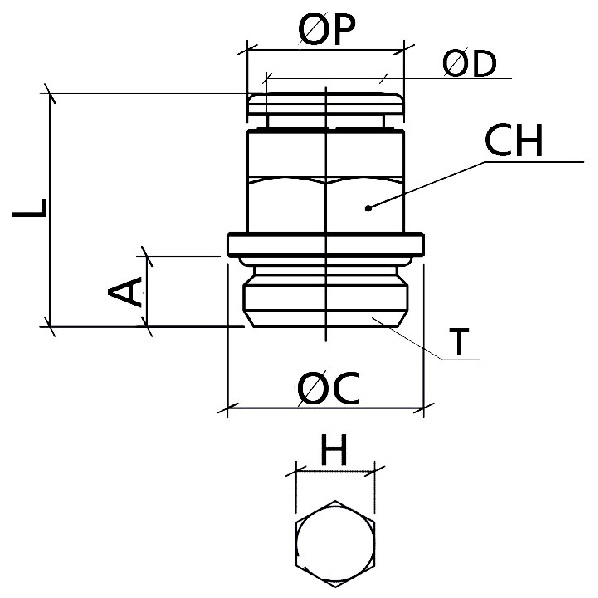

도면상세 치수표
| Model | ∅D | T | ∅C | ∅P | A | L | CH | H | WEIGHT(g) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BPC 04-M5 | 4 | M5x0.8 | 7 | 10 | 4 | 19 | 9 | 2.5 | 5.0 |
|
|||
| BPC 04-G01 | 4 | G1/8 | 14 | 10 | 5.5 | 18 | 10 | 3 | 8.0 |
|
|||
| BPC 04-G02 | 4 | G1/4 | 16 | 10 | 6.5 | 18 | 10 | 3 | 11.0 |
|
|||
| BPC 06-M5 | 6 | M5x0.8 | 7 | 12 | 4 | 21 | 11 | 2.5 | 8.0 |
|
|||
| BPC 06-G01 | 6 | G1/8 | 14 | 12 | 5.5 | 19.5 | 12 | 4 | 9.0 |
|
|||
| BPC 06-G02 | 6 | G1/4 | 16 | 12 | 6.5 | 19.5 | 12 | 4 | 12.0 |
|
|||
| BPC 08-G01 | 8 | G1/8 | 14 | 14 | 5.5 | 24.5 | 14 | 5 | 14.0 |
|
|||
| BPC 08-G02 | 8 | G1/4 | 16 | 14 | 6.5 | 21.5 | 14 | 6 | 13.5 |
|
|||
| BPC 08-G03 | 8 | G3/8 | 20 | 14 | 7.5 | 21.5 | 14 | 6 | 20.0 |
|
|||
| BPC 10-G02 | 10 | G1/4 | 16 | 16 | 6.5 | 27.5 | 16 | 6 | 19.0 |
|
|||
| BPC 10-G03 | 10 | G3/8 | 20 | 16 | 7.5 | 25 | 16 | 8 | 22.0 |
|
|||
| BPC 10-G04 | 10 | G1/2 | 25 | 16 | 9 | 25 | 16 | 8 | 33.0 |
|
|||
| BPC 12-G02 | 12 | G1/4 | 16 | 19 | 6.5 | 30 | 19 | 6 | 28.0 |
|
|||
| BPC 12-G03 | 12 | G3/8 | 22 | 19 | 7.5 | 29.5 | 19 | 10 | 30.0 |
|
|||
| BPC 12-G04 | 12 | G1/2 | 19 | 25 | 9 | 28 | 19 | 10 | 37.0 |
|
|||
