CDC첨단 (씨디씨뉴매틱)
NSCF-G
스피드 컨트롤러 · CDC 정품 — 아래 도면과 치수표에서 규격을 확인하세요. 재고·납기는 전화 주시면 바로 안내드립니다.
제품 사진

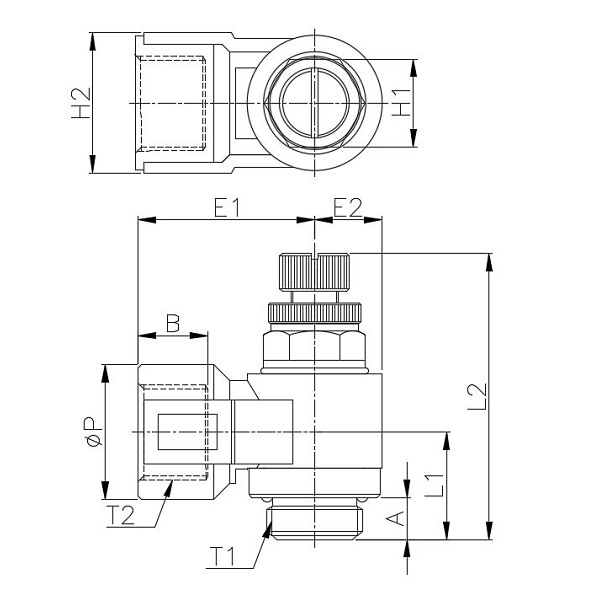

도면상세 치수표
| Model | ∅P | T1 | A | T2 | B | L1 | L2/MIN | L2/MAX | E1 | E2 | H1(Hex) | H2(Hex) | WEIGHT(g) | EA(BOX) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NSCF G01 | 14.5 | G1/8 | 6.0 | G1/8 | 9.5 | 15.3 | 35.5 | 40.7 | 17.7 | 7.3 | 8 | 15 |
|
|||||
| NSCF G02 | 18.0 | G1/4 | 8.0 | G1/4 | 12.5 | 19.8 | 40.3 | 46.6 | 26.0 | 9.5 | 12 | 19 |
|
|||||
| NSCF G03 | 23.0 | G3/8 | 8.0 | G3/8 | 14.0 | 23.5 | 46.9 | 54.9 | 30.3 | 11.6 | 15 | 24 |
|
|||||
| NSCF G04 | 26.5 | G1/2 | 9.0 | G1/2 | 18.5 | 26.0 | 54.0 | 60.1 | 38.7 | 14.0 | 19 | 28 |
|
|||||
