CDC첨단 (씨디씨뉴매틱)
NSCF
스피드 컨트롤러 · CDC 정품 — 아래 도면과 치수표에서 규격을 확인하세요. 재고·납기는 전화 주시면 바로 안내드립니다.
제품 사진

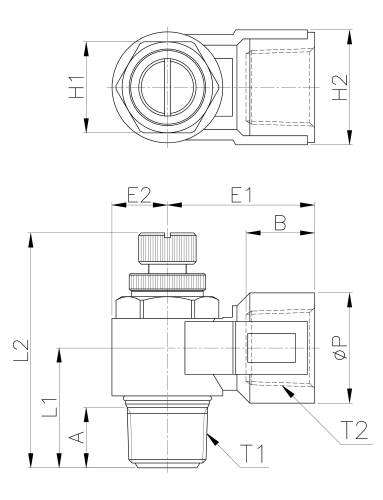

도면상세 치수표
| Model | ∅P | T1 | A | T2 | B | L1 | L2/MIN | L2/MAX | E1 | E2 | H1(Hex) | H2(Hex) | WEIGHT(g) | EA(BOX) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NSCF 01 | 14.5 | R 1/8 | 7.6 | Rc 1/8 | 10.0 | 16.0 | 35.5 | 40.7 | 18.2 | 7.3 | 12 | 15 | 30.1 | 50 |
|
|||
| NSCF 02 | 18.0 | R 1/4 | 10.6 | Rc 1/4 | 13.0 | 21.1 | 40.3 | 46.6 | 26.5 | 9.5 | 15 | 19 | 60.2 | 25 |
|
|||
| NSCF 03 | 23.0 | R 3/8 | 12.6 | Rc 3/8 | 14.5 | 25.0 | 46.9 | 54.9 | 30.8 | 11.6 | 19 | 24 | 107.0 | 20 |
|
|||
| NSCF 04 | 26.5 | R 1/2 | 14.5 | Rc 1/2 | 19.0 | 29.1 | 54.0 | 60.1 | 38.7 | 14.0 | 24 | 28 | 170.1 | 15 |
|
|||
