CDC첨단 (씨디씨뉴매틱)
NSFB
스피드 컨트롤러 · CDC 정품 — 아래 도면과 치수표에서 규격을 확인하세요. 재고·납기는 전화 주시면 바로 안내드립니다.
제품 사진

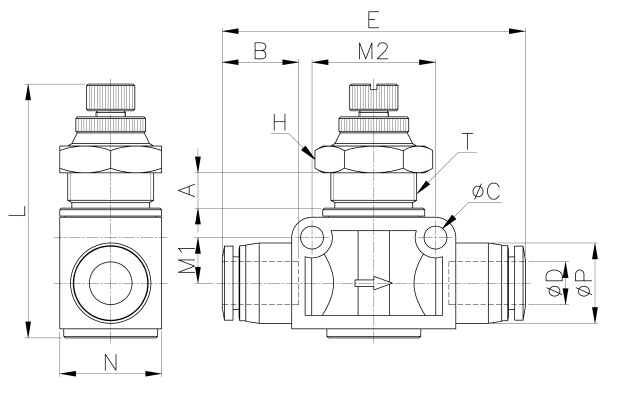

도면상세 치수표
| Model | ∅D | ∅P | T | L/MIN | L/MAX | A | E | N | ￠C | B | H(Hex) | M1 | M2 | WEIGHT(g) | BOX(EA) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NSFB 04 | 4 | 11.0 | M10*p1.0 | 35.3 | 37.9 | 5.0 | 42.0 | 12.0 | 3.2 | 14.8 | 12 | 5.4 | 15.4 | 18.0 | 50 |
|
|||
| NSFB 06 | 6 | 13.0 | M14*p1.0 | 43.1 | 48.4 | 6.0 | 49.5 | 16.0 | 4.3 | 16.4 | 17 | 7.8 | 20.4 | 37.0 | 50 |
|
|||
| NSFB 08 | 8 | 15.0 | M16*p1.0 | 46.7 | 53.1 | 6.0 | 56.5 | 19.0 | 4.3 | 18.3 | 19 | 8.5 | 23.0 | 67.0 | 25 |
|
|||
| NSFB 10 | 10 | 17.5 | M18*p1.0 | 53.4 | 61.7 | 7.0 | 63.1 | 23.0 | 4.3 | 20.2 | 22 | 10.6 | 27.6 | 110.0 | 15 |
|
|||
| NSFB 12 | 12 | 20.5 | M20*p1.0 | 57.4 | 64.6 | 7.0 | 73.5 | 26.5 | 4.4 | 22.9 | 24 | 11.9 | 32.4 | 151.0 | 15 |
|
|||
