SUS PL
스테인레스 피팅 (SUS316) · CDC 정품 — 아래 도면과 치수표에서 규격을 확인하세요. 재고·납기는 전화 주시면 바로 안내드립니다.
제품 사진

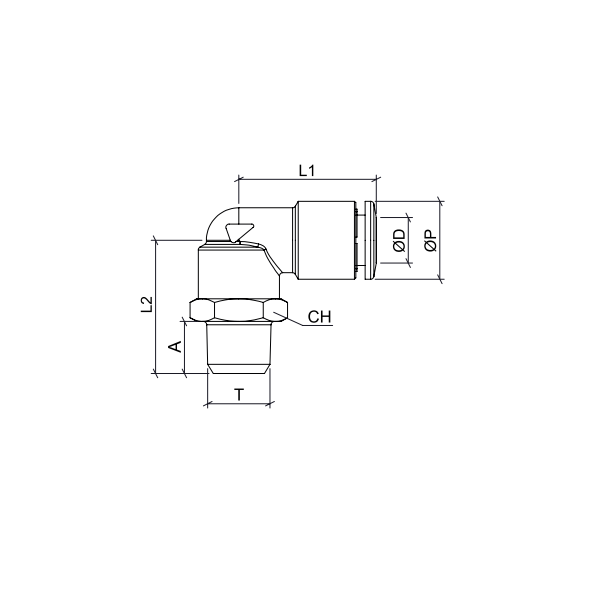

도면상세 치수표
| Model | ØD | T | ØP | A | L1 | L2 | CH | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| SUS-PL 0401 | 4 | R 1/8 | 10 | 8 | 19.5 | 20.5 | 13 |
|
|||
| SUS-PL 0402 | 4 | R 1/4 | 10 | 10 | 19.5 | 23 | 14 |
|
|||
| SUS-PL 0601 | 6 | R 1/8 | 12 | 8 | 21 | 20.5 | 13 |
|
|||
| SUS-PL 0602 | 6 | R 1/4 | 12 | 10 | 21 | 23 | 14 |
|
|||
| SUS-PL 0801 | 8 | R 1/8 | 15 | 8 | 23 | 20.5 | 14 |
|
|||
| SUS-PL 0802 | 8 | R 1/4 | 14 | 10 | 23 | 23 | 14 |
|
|||
| SUS-PL 0803 | 8 | R 3/8 | 14 | 11 | 23 | 24.5 | 17 |
|
|||
| SUS-PL 0802 | 10 | R 1/4 | 16 | 10 | 26 | 25.5 | 16 |
|
|||
| SUS-PL 0803 | 10 | R 3/8 | 16 | 11 | 26 | 27 | 17 |
|
|||
| SUS-PL 1202 | 12 | R 1/4 | 19 | 10 | 31 | 28 | 20 |
|
|||
| SUS-PL 1203 | 12 | R 3/8 | 19 | 11 | 31 | 28.5 | 20 |
|
|||
| SUS-PL 1204 | 12 | R 1/2 | 19 | 14 | 31 | 31.5 | 22 |
|
|||
