SUS PL-G
스테인레스 피팅 (SUS316) · CDC 정품 — 아래 도면과 치수표에서 규격을 확인하세요. 재고·납기는 전화 주시면 바로 안내드립니다.
제품 사진

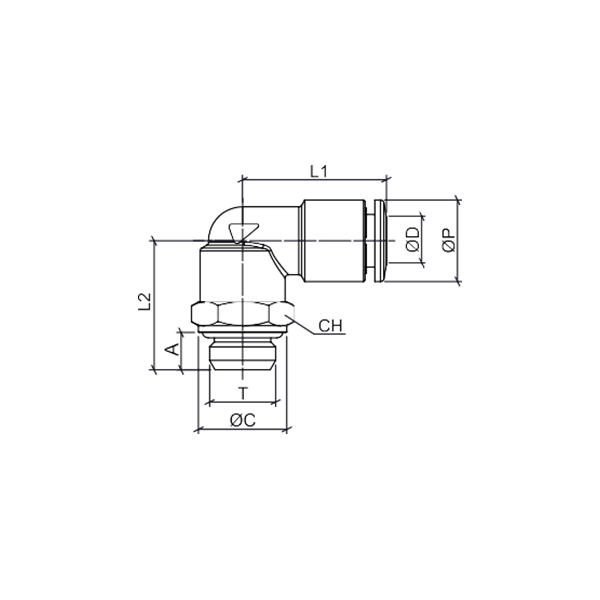

도면상세 치수표
| Model | ØD | T | ØP | ØC | A | L1 | L2 | CH | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SUS-PL 04M5 | 4 | M5x0,8 | 10 | 7 | 4 | 18 | 16.5 | 8 |
|
|||
| SUS-PL 04G01 | 4 | G 1/8 | 10 | 13 | 5.5 | 19.5 | 19 | 13 |
|
|||
| SUS-PL 04G02 | 4 | G 1/4 | 10 | 16 | 6.5 | 19.5 | 21.5 | 16 |
|
|||
| SUS-PL 06M5 | 6 | M5x0,8 | 12 | 7 | 4 | 21 | 16.5 | 8 |
|
|||
| SUS-PL 06G01 | 6 | G 1/8” | 12 | 13 | 5.5 | 21 | 19 | 13 |
|
|||
| SUS-PL 06G02 | 6 | G 1/4 | 12 | 16 | 6.5 | 21 | 21 | 16 |
|
|||
| SUS-PL 08G01 | 8 | G 1/8 | 14 | 13 | 5.5 | 23 | 19 | 13 |
|
|||
| SUS-PL 08G02 | 8 | G 1/4 | 14 | 16 | 6.5 | 23 | 21 | 16 |
|
|||
| SUS-PL 08G03 | 8 | G 3/8 | 14 | 20 | 7.5 | 23 | 23 | 20 |
|
|||
| SUS-PL 10G02 | 10 | G 1/4 | 16 | 16 | 6.5 | 26 | 23 | 16 |
|
|||
| SUS-PL 10G03 | 10 | G 3/8 | 16 | 20 | 7.5 | 26 | 26 | 20 |
|
|||
| SUS-PL 12G02 | 12 | G 1/4 | 19 | 16 | 6.5 | 31 | - | - |
|
|||
| SUS-PL 12G03 | 12 | G 3/8 | 19 | 20 | 7.5 | 31 | 29 | 20 |
|
|||
| SUS-PL 12G04 | 12 | G 1/2 | 19 | 25 | 9 | 31 | 29 | 25 |
|
|||
