CDC첨단 (씨디씨뉴매틱)
HVU
핸드 밸브 · CDC 정품 — 아래 도면과 치수표에서 규격을 확인하세요. 재고·납기는 전화 주시면 바로 안내드립니다.
제품 사진

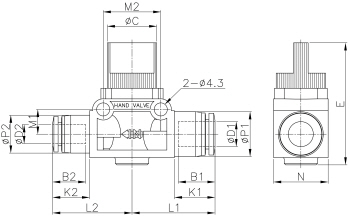

도면상세 치수표
| Model | ∅D1 | ∅D2 | ∅P1 | ∅P2 | ∅C | N | E | B1 | B2 | K1 | K2 | L1 | L2 | M1 | M2 | WEIGHT(g) | BOX(EA) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HVU04-04 | 4 | 4 | 10.5 | 10.5 | 16.3 | 18.0 | 40.3 | 14.8 | 14.8 | 11.1 | 11.1 | 25.1 | 25.1 | 8.2 | 19.0 | 22.5 | 25 |
|
|||
| HVU06-06 | 6 | 6 | 12.5 | 12.5 | 16.3 | 18.0 | 40.3 | 16.4 | 16.4 | 12.3 | 12.3 | 26.3 | 26.3 | 8.2 | 19.0 | 27.0 | 25 |
|
|||
| HVU08-06 | 8 | 6 | 14.8 | 12.5 | 16.3 | 18.0 | 40.3 | 18.7 | 16.4 | 13.9 | 12.3 | 27.9 | 26.3 | 8.2 | 19.0 | 27.0 | 25 |
|
|||
| HVU08-08 | 8 | 8 | 14.8 | 14.8 | 16.3 | 18.0 | 40.3 | 18.7 | 18.7 | 13.9 | 13.9 | 27.9 | 27.9 | 8.2 | 19.0 | 28.0 | 25 |
|
|||
| HVU10-08 | 10 | 8 | 17.5 | 14.8 | 19.3 | 21.2 | 40.5 | 20.1 | 18.7 | 14.4 | 13.9 | 30.9 | 27.9 | 10.9 | 24.0 | 41.0 | 20 |
|
|||
| HVU10-10 | 10 | 10 | 17.5 | 17.5 | 19.3 | 21.2 | 40.5 | 20.1 | 20.1 | 14.4 | 14.4 | 30.9 | 30.9 | 10.9 | 24.0 | 42.0 | 20 |
|
|||
| HVU12-10 | 12 | 10 | 20.5 | 17.5 | 19.3 | 21.2 | 40.5 | 22.8 | 20.1 | 17.6 | 14.4 | 34.1 | 30.9 | 10.9 | 24.0 | 45.0 | 20 |
|
|||
| HVU12-12 | 12 | 12 | 20.5 | 20.5 | 19.3 | 21.2 | 40.5 | 22.8 | 22.8 | 17.6 | 17.6 | 34.1 | 34.1 | 10.9 | 24.0 | 47.0 | 20 |
|
|||
