CDC첨단 (씨디씨뉴매틱)
HVM
핸드 밸브 · CDC 정품 — 아래 도면과 치수표에서 규격을 확인하세요. 재고·납기는 전화 주시면 바로 안내드립니다.
제품 사진

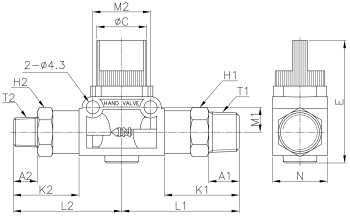

도면상세 치수표
| Model | T1 | T2 | H1(Hex) | H2(Hex) | ∅C | N | E | A1 | A2 | K1 | K2 | L1 | L2 | M1 | M2 | WEIGHT(g) | BOX(EA) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HVM01-01 | R 1/8 | R 1/8 | 14 | 14 | 16.3 | 18.0 | 40.3 | 8.0 | 8.0 | 21.6 | 21.6 | 35.6 | 35.6 | 8.2 | 19.0 | 47.0 | 25 |
|
|||
| HVM02-01 | R 1/4 | R 1/8 | 14 | 14 | 16.3 | 18.0 | 40.3 | 10.0 | 8.0 | 24.6 | 21.6 | 38.6 | 35.6 | 8.2 | 19.0 | 49.0 | 25 |
|
|||
| HVM02-02 | R 1/4 | R 1/4 | 14 | 14 | 16.3 | 18.0 | 40.3 | 10.0 | 10.0 | 24.6 | 24.6 | 38.6 | 38.6 | 8.2 | 19.0 | 50.0 | 25 |
|
|||
| HVM03-02 | R 3/8 | R 1/4 | 17 | 17 | 19.3 | 21.2 | 40.5 | 11.0 | 10.0 | 24.0 | 24.6 | 40.5 | 38.6 | 10.9 | 24.0 | 64.0 | 20 |
|
|||
| HVM03-03 | R 3/8 | R 3/8 | 17 | 17 | 19.3 | 21.2 | 40.5 | 11.0 | 11.0 | 24.0 | 24.0 | 40.5 | 40.5 | 10.9 | 24.0 | 83.0 | 20 |
|
|||
| HVM04-03 | R 1/2 | R 3/8 | 21 | 19 | 19.3 | 21.2 | 40.5 | 14.0 | 11.0 | 28.6 | 24.0 | 45.1 | 40.5 | 10.9 | 24.0 | 103.0 | 15 |
|
|||
| HVM04-04 | R 1/2 | R 1/2 | 21 | 21 | 19.3 | 21.2 | 40.5 | 14.0 | 14.0 | 28.6 | 28.6 | 45.1 | 45.1 | 10.9 | 24.0 | 121.0 | 15 |
|
|||
