CDC첨단 (씨디씨뉴매틱)
핸드 밸브
수동 조작으로 유로를 여닫는 밸브입니다.
| 브랜드 | CDC첨단 (씨디씨뉴매틱) |
|---|---|
| 카테고리 | CDC › 밸브 · 컨트롤 |
| 재고 · 규격 | 다양한 규격 보유 — 전화 문의 시 즉시 확인 |
| 견적 | 당일 회신 (전화·문자) |
CDC(씨디씨뉴매틱) 정품. 아래는 실제 취급 중인 모델별 제품입니다 — 필요한 모델·규격을 말씀해 주세요.

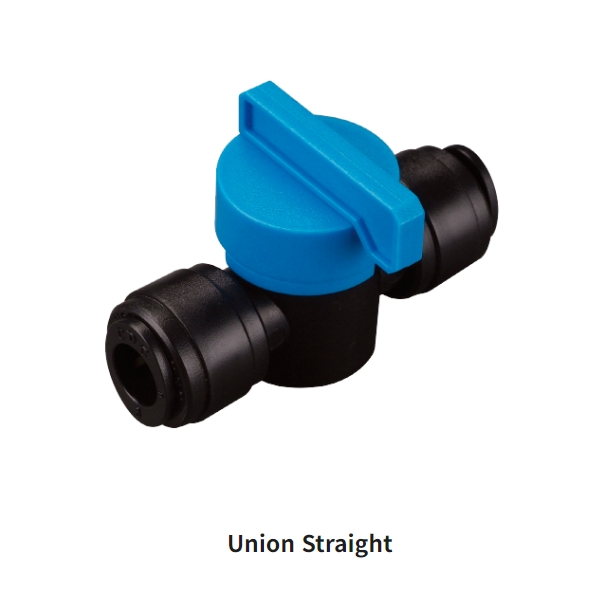

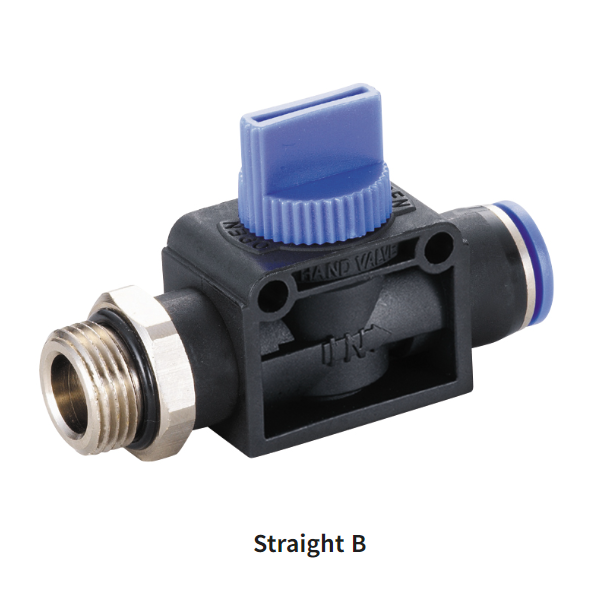

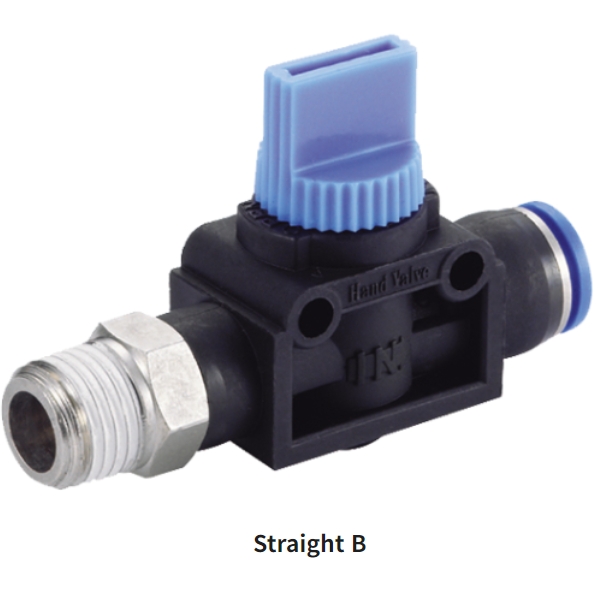

취급 모델 — 모델을 클릭하면 도면·치수표가 열립니다

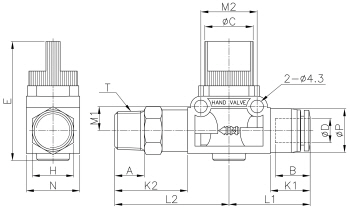

도면 · 상세 자료
상세 규격
| Model | ∅D | T | ∅P | H(Hex) | ∅C | N | E | B | A | K1 | K2 | L1 | L2 | M1 | M2 | WEIGHT(g) | BOX(EA) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HVC04-01 | 4 | R 1/8 | 10.5 | 14 | 16.3 | 18.0 | 40.3 | 14.8 | 8.0 | 11.1 | 21.6 | 25.1 | 35.6 | 8.2 | 19.0 | 33.0 | 25 |
|
|||
| HVC04-02 | 4 | R 1/4 | 10.5 | 14 | 16.3 | 18.0 | 40.3 | 14.8 | 10.0 | 11.1 | 24.6 | 25.1 | 38.6 | 8.2 | 19.0 | 36.1 | 25 |
|
|||
| HVC04-03 | 4 | R 3/8 | 10.5 | 17 | 16.3 | 18.0 | 40.3 | 14.8 | 11.0 | 11.1 | 25.6 | 25.1 | 39.6 | 8.2 | 19.0 | 41.3 | 25 |
|
|||
| HVC06-01 | 6 | R 1/8 | 12.5 | 14 | 16.3 | 18.0 | 40.3 | 16.4 | 8.0 | 12.3 | 21.6 | 26.3 | 35.6 | 8.2 | 19.0 | 37.0 | 25 |
|
|||
| HVC06-02 | 6 | R 1/4 | 12.5 | 14 | 16.3 | 18.0 | 40.3 | 16.4 | 10.0 | 12.3 | 24.6 | 26.3 | 38.6 | 8.2 | 19.0 | 37.0 | 25 |
|
|||
| HVC06-03 | 6 | R 3/8 | 12.5 | 17 | 16.3 | 18.0 | 40.3 | 16.4 | 11.0 | 12.3 | 25.6 | 26.3 | 39.6 | 8.2 | 19.0 | 47.0 | 25 |
|
|||
| HVC08-01 | 8 | R 1/8 | 14.8 | 14 | 16.3 | 18.0 | 40.3 | 18.7 | 8.0 | 13.9 | 21.6 | 27.9 | 35.6 | 8.2 | 19.0 | 35.0 | 25 |
|
|||
| HVC08-02 | 8 | R 1/4 | 14.8 | 14 | 16.3 | 18.0 | 40.3 | 18.7 | 10.0 | 13.9 | 24.6 | 27.9 | 38.6 | 8.2 | 19.0 | 41.0 | 25 |
|
|||
| HVC08-03 | 8 | R 3/8 | 14.8 | 17 | 16.3 | 18.0 | 40.3 | 18.7 | 11.0 | 13.9 | 25.6 | 27.9 | 39.6 | 8.2 | 19.0 | 48.0 | 25 |
|
|||
| HVC10-02 | 10 | R 1/4 | 17.5 | 17 | 19.3 | 21.2 | 40.5 | 20.1 | 10.0 | 14.4 | 23.0 | 30.9 | 39.5 | 10.9 | 24.0 | 58.0 | 20 |
|
|||
| HVC10-03 | 10 | R 3/8 | 17.5 | 17 | 19.3 | 21.2 | 40.5 | 20.1 | 11.0 | 14.4 | 24.0 | 30.9 | 40.5 | 10.9 | 24.0 | 61.0 | 20 |
|
|||
| HVC10-04 | 10 | R 1/2 | 17.5 | 21 | 19.3 | 21.2 | 40.5 | 20.1 | 14.0 | 14.4 | 27.0 | 30.9 | 43.5 | 10.9 | 24.0 | 82.0 | 20 |
|
|||
| HVC12-02 | 12 | R 1/4 | 20.5 | 19 | 19.3 | 21.2 | 40.5 | 22.8 | 10.0 | 17.6 | 24.6 | 34.1 | 41.1 | 10.9 | 24.0 | 69.0 | 20 |
|
|||
| HVC12-03 | 12 | R 3/8 | 20.5 | 19 | 19.3 | 21.2 | 40.5 | 22.8 | 11.0 | 17.6 | 25.6 | 34.1 | 42.1 | 10.9 | 24.0 | 68.0 | 20 |
|
|||
| HVC12-04 | 12 | R 1/2 | 20.5 | 21 | 19.3 | 21.2 | 40.5 | 22.8 | 14.0 | 17.6 | 28.6 | 34.1 | 45.1 | 10.9 | 24.0 | 76.0 | 20 |
|
|||
