CDC첨단 (씨디씨뉴매틱)
HBVU
핸드 밸브 · CDC 정품 — 아래 도면과 치수표에서 규격을 확인하세요. 재고·납기는 전화 주시면 바로 안내드립니다.
제품 사진

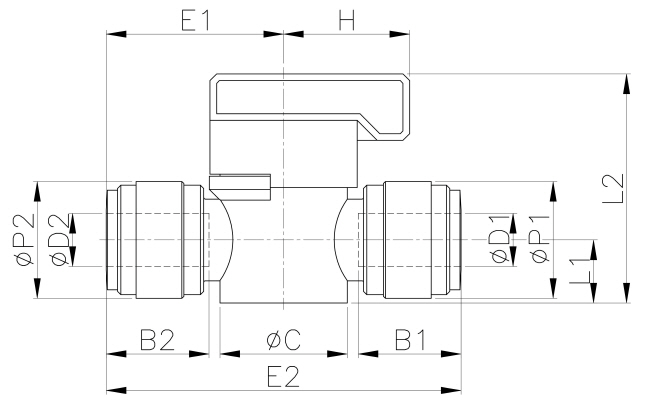

도면상세 치수표
| Model | ∅D1 | ∅D2 | B1 | B2 | ∅P1 | ∅P2 | L1 | L2 | E1 | E2 | H | ∅C | WEIGHT(g) | BOX(EA) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HBVU 0606 | 06 | 06 | 16.1 | 16.1 | 15.5 | 15.5 | 9.5 | 34.5 | 25.9 | 51.7 | 19.0 | 19.2 | 16.0 | 25 |
|
|||
| HBVU 0808 | 08 | 08 | 17.5 | 17.5 | 17.6 | 17.6 | 9.5 | 34.5 | 26.8 | 53.5 | 19.0 | 19.2 | 17.4 | 25 |
|
|||
| HBVU 1010 | 10 | 10 | 20.1 | 20.1 | 20.0 | 20.0 | 12.5 | 42.3 | 31.5 | 63.0 | 26.3 | 24.2 | 29.0 | 15 |
|
|||
| HBVU 1212 | 12 | 12 | 23.7 | 23.7 | 23.0 | 23.0 | 12.5 | 42.3 | 35.2 | 70.4 | 26.3 | 24.2 | 35.4 | 15 |
|
|||
