CDC첨단 (씨디씨뉴매틱)
HSV
핸드 밸브 · CDC 정품 — 아래 도면과 치수표에서 규격을 확인하세요. 재고·납기는 전화 주시면 바로 안내드립니다.
제품 사진

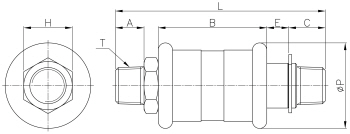

도면상세 치수표
| Model | ∅P | T | L | E | C | A | B | H(Hex) | ORIFICE | WEIGHT(g) | BOX(EA) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HSV M5 | 19.0 | M5*0.8p | 45.0 | 6.0 | 7.0 | 4.1 | 23.0 | 9 | 2.6 | 24.0 | 50 |
|
|||
| HSV 01 | 24.0 | R 1/8 | 54.0 | 7.2 | 10.8 | 8.0 | 24.0 | 14 | 5.0 | 45.0 | 25 |
|
|||
| HSV 02 | 30.0 | R 1/4 | 73.5 | 7.7 | 12.8 | 10.0 | 38.0 | 17 | 8.0 | 112.0 | 12 |
|
|||
| HSV 03 | 41.0 | R 3/8 | 83.0 | 8.0 | 14.0 | 11.0 | 44.0 | 27 | 10.0 | 276.0 | 6 |
|
|||
| HSV 04 | 41.0 | R 1/2 | 89.0 | 8.0 | 17.0 | 14.0 | 44.0 | 27 | 13.0 | 270.0 | 6 |
|
|||
| HSV 06 | 49.0 | R 3/4 | 104.5 | 12.5 | 18.0 | 15.0 | 48.0 | 32 | 18.8 | 407.0 | 4 |
|
|||
